Complete transformer substation KTP-SESH-BM 35/6(10) kV

Complete transformer substation KTP-SESH-BM 35/6(10) kV is used in industry, intended for electrical energy transformation and distribution. On the 35 kV side KRU-SESH-70 cubicles of 35 kV are installed in a modular building, on the 10 (6) kV side KRU-SESH-70 cubicles are installed in a modular building. Modular power transformers are installed in the center of KTP-SESH-BM 35/6 (10) kV.

Contact us

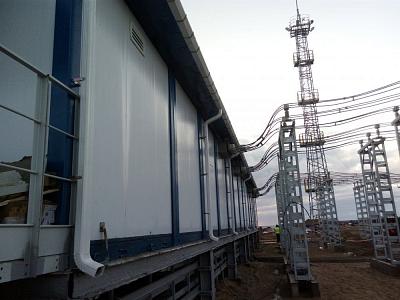

Complete transformer substation KTP-SESH-BM 35/6(10) kV - фото 1
General description
Technical information

Advantages

  • Attractive appeareance.
  • The equipment is installed indoors, which eliminates the impact on the equipment of the external environment and allows the maintenance of equipment inside the building.
  • KRU-SESH-65 has withdrawable part, which allows easy maintenance. Possible to be manufactured as a whole if necessary.
  • The possibility of transporting blocks by any type of transport, both railway and road.
  • Substation is supplied with ready-made units, which eases and shortens the time of installation of the substation.

Technical Characteristics

Specifications
 Value
Rated voltage at higher side, kV
 35
Rated voltage at lower side, kV
 10(6)
Power of the power transformer kVA
 2 500; 4 000; 6 300; 10 000
Rated current of 35Kv circuit, A
 1 000; 1 600
Short circuit current through 35 kV, kA
 20
Thermal stability current for 3s, kA
 10
Number of 6kV cubicles, unit
 20
Ambient air temperature, °C -60˚
+40˚

List of sets of equipment

Accessory equipment
 10(6) kV 35 kV
Circuit breaker      VVU-SESH
 VVU-SESH
Transformer
TMN-SESH; TOL-SESH; ZNOL-SESH; TZRL-100
